Výkon kotle a další funkce hořáku jsou řízeny elektronickou regulací, která umožňuje přizpůsobit chod kotle konkrétním podmínkám celého systému. Doplňování pelet, čištění spalovací komůrky hořáku a vybírání popela provádíme, jednou za 1 – 30 dní, a to podle kvality pelet a velikosti zásobníku. V případě potřeby je možné kotle vybavit automatickým odpopelňovacím systémem pro komfortní vytápění s minimální obsluhou.

Díky těmto vlastnostem jsou tyto kotle stejně komfortní co se týče obsluhy a užitných vlastností tak jako topení plynem, propan butanem či LTO. Hlavní předností je ale to, že na rozdíl od zemního plynu či LTO, spalují obnovitelné zdroje energie.

Výhody kotlů na pelety ATMOS

• Velký komfort vytápění
• Vysoká účinnost 90,2 až 92,4 % podle typu – malá spotřeba paliva
• Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5 a EKODESIGN 2015/1189
• Automatický provoz a vypnutí kotle po dohoření paliva
• Automatické vybírání popela – při zabudovaném odpopelnění





Topení peletami

Většina z nás už má nějaké zkušenosti s topením dřevem nebo dřevěnými briketami a to buď v kotlích či krbech. Tyto paliva jsou ve většině míst dostupná za více či méně slušné ceny. Novinkou, kterou ne každý zná jsou tzv. pelety, které se vyrábějí podobným způsobem jako dřevěné brikety, a to lisováním z odpadního dřeva (suchých pilin a hoblin) bez jakéhokoliv pojiva pod vysokým tlakem.
Za kvalitní pelety považujeme pelety vyráběné pouze z měkkého dřeva bez kůry, tzv. bílé pelety, které nám zaručí bezproblémový a spolehlivý chod kotle. V dnešní době se však objevují výrobci, kteří přidávají do pelet biologická pojiva pro větší pevnost, především pro pneumatickou dopravu. Tyto pelety lze spalovat, ale je nutné počítat s vetší popelnatostí a nedopalem.

Pelety lze stejným způsobem vyrábět i z tvrdého dřeva nebo ze dřeva s kůrou. Vznikají tak tmavé pelety, které se spékají a způsobují u většiny hořáků velké problémy. V hořácích naší firmy je možné tyto pelety spalovat, ale je nutné čistit spalovací komoru hořáku jednou za den. Při spalování kvalitních pelet bez pojiv a kůry provádíme čištění spalovací komůrky hořáku jednou za 7 a 30 dní. Obdobné nebo dokonce ještě větší problémy nastávají při spalování pelet ze slámy a různých biologických odpadů, jako je makovina, cukrovarnické řízky, odpady z obilí atd. Tyto pelety obsahují vysoké množství chlóru a dusíku, a tak prudce zkracují životnost tělesa kotle, keramiky a komína. Proto vám je nemůžeme doporučit spalovat. Nejrozšířenější velikostí kvalitních dřevěných pelet je dnes průměr 6 a 8 mm a délce od 10 do 25 mm. Výhřevnost pelet je zhruba od 17 do 19 MJ/kg podle typu paliva. Cena kvalitních pelet se dnes pohybují od výrobců, kterých je již v České republice mnoho od 4500,- do 6500,- Kč za tunu.

Pelety jsou v Čechách zatím dodávány nejčastěji v igelitových pytlích po 15 kg nebo žocích po 800 kg. V zahraničí, ale nově i v Čechách jsou pelety dopravovány za pomocí cisteren z kterých vám palivo natankují do libovolného zásobníku, stejně jako u LTO. Je však nutné dodržet několik zásad, které zabraňují jejich rozdrcení při pneumatické dopravě. Především je nutné zabránit, aby nedopadaly přímo na tvrdou stěnu zásobníku, ale na plentu, která je zavěšena ve středu zásobníku od stropu. Zabezpečíme tak rovnoměrné plnění zásobníku a zamezíme jejich drcení na drobné pelety a prach. Důležité je však, aby pelety byly uskladněny v suchém prostoru, proto aby se nerozpadly.





Kotle D14P, D21P, D25P



Legenda k nákresu kotlů
1.	Těleso kotle	16.	Hlavní vypínač
2.	Dvířka plnící (čistící)	17.	Regulační (kotlový) termostat
3.	Popelník	18.	Termostat na čerpadlo
4.	Ovládací panel	19.	Bezpečnostní termostat
5.	Clona rámečku	20.	Pojistka T6,3A/1500 – typ H
6.	Výplň dvířek – Sibral	21.	Dvoj vypínač automatického odpopelnění a hořáku na pelety
7.	Těsnění dvířek 18 x 18 mm	23.	Přední kryt (víko)
8.	Uzávěr	24.	Hořák na pelety
9.	Okrasná matice
10.	Víko otvoru pro hořák – deska + izolace
11.	Čistící víko kouřového kanálu	K	– hrdlo kouřovodu
12.	Brzdič trubkovnice	L	– výstup vody z kotle
13.	Nerezová clona topeniště	M	– vstup vody do kotle
14.	Záslepka pro zabudování automatického odpopelnění	N	– nátrubek pro napouštěcí kohout
15.	Teploměr	P	– nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



Rozměry kotlů
	D14P	D21P	D25P
A	1207	1207	1207
B	880	880	950
C1	620	620	620
C2	1027	1027	1027
D	801	801	801
E	152 (150)	152 (150)	152 (150)
G	215	215	215
H	934	934	934
CH	211	211	211
I	211	211	211
J	6/4″	6/4″	6/4″



Technické údaje		Typ kotle
		D14P	D21P	D25P
Výkon kotle	kW	4 – 14	4 – 19	7 – 24
Výhřevná plocha	m2	1,7	1,7	2
Rozměr plnícího otvoru	mm	270 x 450	270 x 450	270 x 450
Předepsaný tah komína	Pa	16	18	22
Max. pracovní přetlak vody	kPa	250	250	250
Hmotnost kotle	kg	231	231	254
Průměr odtahového hrdla	mm	150/152	150/152	150/152
Krytí elektrické části	IP	20
Elektrický příkon – při spuštění	W	522	522	522
Elektrický příkon – při provozu	W	42	42	42
Účinnost kotle	%	90,3	90,3	90,2
Teplota spalin při jmenovitém výkonu (pelety)	°C	127	147	151
Hmot. průtok spalin při jmen. výkonu (pelety)	kg/s	0,011	0,015	0,018
Předepsané palivo (preferované)		kvalitní pelety o průměru 6 – 8 mm o délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1 (bílé pelety)
Průměrná spotřeba paliva – pelet při jm. výkonu	kg.h-1	3,5	4,5	5,4
Objem vody v kotli	l	56	56	62
Hydraulická ztráta kotle	mbar	0,18	0,18	0,19
Minimální objem vyrovnávací nádrže	l	500	500	500
Připojovací napětí	V/Hz	230/50
Třída kotle dle ČSN EN 303-5		5	5	5
Třída energetické účinnosti		A+	A+	A+
Ekodesign
Dotované kotle v ČR			​​	​​













Kotle D14P Compact, D21P Compact, D25P Compact

Legenda k nákresu kotlů D14P Compact, D21P Compact, D25P Compact
1.	Těleso kotle	16.	Hlavní vypínač (kód: S0091)
2.	Dvířka čistící	17.	Regulační (kotlový) termostat (kód: S0021)
3.	Popelník pro D14P, D14P/130, D21P – (kód: P0097) pro D25P – (kód: P0080)	18.	Termostat na čerpadlo (kód: S0023)
4.	Ovládací panel	19.	Bezpečnostní termostat (kód: S0068)
5.	Clona rámečku	20.	Pojistka T6,3A/1500 – typ H
6.	Výplň dvířek – Sibral velký (kód: S0263)	21.	Dvojvypínač automatického odpopelnění a hořáku na pelety (kód: S0098)
7.	Těsnění dvířek 18 x 18 mm (kód: S0240)	22.	Ventilátor – odtahový (D31P)
8.	Uzávěr (kód: S1047) (D31P – kód: S0212)	23.	Přední kryt (víko) (kód: S1252)
9.	Okrasná matice (kód: S0413)	24.	Hořák na pelety ATMOS A25
10.	Víko otvoru pro hořák – deska + izolace (kód: S0275)	K	– hrdlo kouřovodu (150/152 mm)
11.	Čistící víko kouřového kanálu	L	– výstup vody z kotle (1”)
12.	Brzdič trubkovnice (kód: P0098)	M	– vstup vody do kotle (1”)
13.	Nerezová clona topeniště pro D14P, D14P/130, (P14) – (kód: S0936), pro D21P, D25P (P21, P25) – (kód: S0937)	N	– nátrubek pro napouštěcí kohout (1/2”)
14.	Záslepka pro zabudování automatického odpopelnění	O	– nátrubek pro expanzní nádobu (1”)
15.	Teploměr (kód: S0041)	R	– výstup vody z kotle pro kotlový okruh (1”)



Rozměry kotlů
	D14P	D14P /130	D21P	D25P
A / A1	1207 / 1635	1207 / 1635	1207 / 1635	1207 / 1635
B1	850	850	850	950
B2 / B3	1095 / 1300	1095 / 1300	1095 / 1300	1195 / 1300
C1 / C2	620 / 1027	620 / 1027	620 / 1027	620 / 1027
E	150/152	130	150/152	150/152
G / G1	207 / 266	207 / 266	207 / 266	207 / 266
H	947	947	947	947
CH	220	220	220	220
I	220	220	220	220
J	1”	1”	1”	1”
P	70	70	70	70
Q	1”	1”	1”	1”





Speciální příslušenství pro rozšíření zapojení kotle DxxP Compact
typ příslušenství	kód
Rozdělovače
ATMOS/ESBE GMA 321 dvouokruhový – 1“ rozteč 90 mm	P0506
ATMOS/ESBE GMA 331 tříokruhový – 1“ rozteč 90 mm	P0507
Čerpadlové skupiny
ATMOS/ESBE GDA 311 přímá – 1“ rozteč 90 mm (bojler)	P0503
ATMOS/ESBE GFA 311 termostatická 20 – 55 °C – 1“ rozteč 90 mm (podlahovka)	P0504
ATMOS/ESBE GRA 311 směšovaná bez servopohonu – 1“ rozteč 90 mm	P0533
ATMOS/ESBE GRA 311 směšovaná se servopohonem 120 s – 1“ rozteč 90 mm	P0505

Více příslušenství

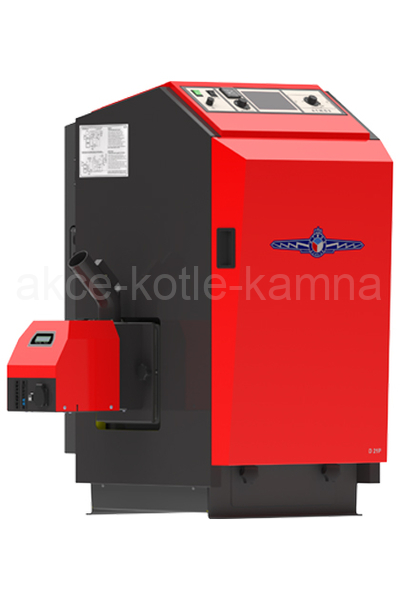

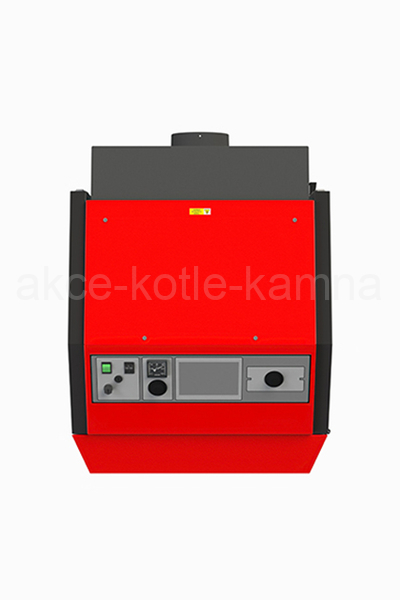

D 21P Compact – přední pohled

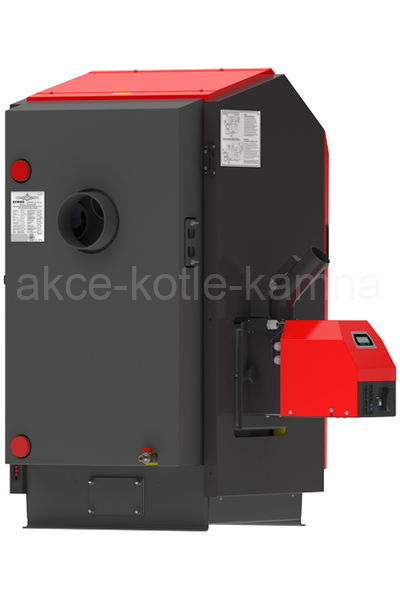

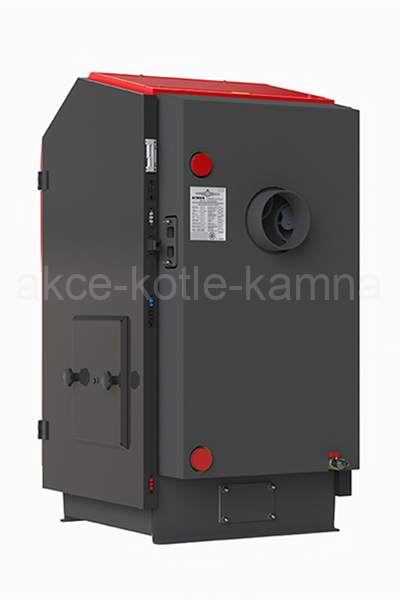

D 21P Compact – zadní pohled

D 21P Compact s AZPD 300









Kotle D20P, D30P, D40P, D50P

D20p, D30P, D40P, D50PD20p, D30P, D40P, D50PD20p, D30P, D40P, D50P



Legenda k nákresu kotlů D20p, D30P, D40P, D50P
1.	Těleso kotle	19.	Brzdič (u typu D20P – 3x kartáč, D30P, D40P a D50P – 1x kartáč + 2x ocelový)
2.	Dvířka plnící (čistící)	20.	Čistící víko zadního kanálu
3.	Popelník	21.	Teploměr
4.	Ovládací panel	22.	Hlavní vypínač
5.	Regulační vzduchová klapka – pouze pro topení dřevem	23.	Regulační (kotlový) termostat
6.	Žáruvzdorná tvarovka – dno topeniště	24.	Termostat na čerpadlo
7.	Žáruvzdorná tvarovka – vrchní kul. prostor	25.	Bezpečnostní termostat
8.	Clona rámečku	26.	Pojistka T6,3A/1500 – typ H
9.	Odtahový ventilátor	27.	Kondenzátor pro odtahový ventilátor – 1 μF
10.	Regulátor výkonu Honeywell FR 124	28.	Roštování
11.	Výplň dvířek – Sibral	29.	Dvoj vypínač automatického odpopelnění a hořáku na pelety
12.	Těsnění dvířek 18 x 18 mm	30.	Táhlo roštování
13.	Uzávěr – klika	31.	Hořák na pelety
14.	Žáruvzdorná tvarovka – zadní čelo kul. prostoru	K	– hrdlo kouřovodu
15.	Uzávěr popelníku – matice	L	– výstup vody z kotle
16.	Chladící smyčka	M	– vstup vody do kotle
17.	Víko otvoru pro hořák	N	– nátrubek pro napouštěcí kohout
18.	Čistící víko trubkovnice	P	– nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



Rozměry kotlů
	D20P	D30P	D40P	D50P
A	1405	1405	1405	1405
B	652	954	954	1052
C1	630	630	630	630
C2	1022	1022	1022	1022
D	848	848	848	848
E	150 (152)	150 (152)	150 (152)	150 (152)
G	211	211	211	211
H	1163	1163	1163	1163
CH	202	202	202	202
I	–	–	–	–
J	6/4″	6/4″	6/4″	6/4″



Technické údaje		Typ kotle
		D20P	D30P	D40P	D50P
Výkon kotle	kW	6,5 – 22	8,9 – 29,8	8,9 – 40	13,5 – 45
Výhřevná plocha	m2	2	2,7	2,7	3,6
Objem spalovací komory	dm3 (l)	70	105	105	140
Rozměr plnícího otvoru	mm	270 x 450	270 x 450	270 x 450	270 x 450
Předepsaný tah komína	Pa	15	21	22	23
Max. pracovní přetlak vody	kPa	250	250	250	250
Hmotnost kotle	kg	305	370	386	430
Průměr odtahového hrdla	mm	150/152	150/152	150/152	150/152
Krytí elektrické části	IP	20	20	20	20
Elektrický příkon – při spuštění	W	572	530	530	530
Elektrický příkon – při provozu	W	92	97	97	97
Účinnost kotle	%	91,1	92,4	91,0	91,1
Teplota spalin při jmenovitém výkonu (pelety)	°C	128	158	157	123
Hmot. průtok spalin při jmen. výkonu (pelety)	kg/s	0,016	0,025	0,031	0,035
Předepsané palivo (preferované)	kvalitní pelety o průměru 6 – 8 mm o délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1 (bílé pelety)
Průměrná spotřeba paliva – pelet při jm. výkonu	kg.h-1	5	6,8	9,4	10,6
Objem vody v kotli	l	82	91	91	117
Hydraulická ztráta kotle	mbar	0,22	0,23	0,23	0,24
Minimální objem vyrovnávací nádrže	l	500	750	750	1000
Připojovací napětí	V/Hz	230/50	230/50	230/50	230/50
Třída kotle dle ČSN EN 303-5		5	5	5	5
Třída energetické účinnosti		A+	A+	A+	A+
Ekodesign
Dotované kotle v ČR		​​	​​	​​	​​









Kotel D85P

Teplovodní kotle ATMOS D85P jsou určeny pro komfortní vytápění obytných domů, různých provozoven a jiných obdobných objektů peletami. K topení lze použít kvalitní dřevěné pelety o průměru 6 až 8 mm. Kotel není určen pro spalování dřeva, pilin a drobného dřevního odpadu.

Kotle jsou konstruovány tak, že do jejich levého nebo pravého boku je zabudován hořák na pelety ATMOS A85 s pneumatickým čištěním spalovací komůrky hořáku a trubkového výměníku. Těleso kotlů je vyrobeno jako svařenec z ocelových plechů o síle 3 – 6 mm. Tvoří je spalovací komora s velkou klenbou a ve spodní části komory je štěrbina ke kanálu se šnekovým dopravníkem odvádějící popel do velkého externího zásobníku (160 l) automatického odpopelnění. Přední stěna kotle je opatřena ve vrchní části čistícími dvířky, za kterými je vložena nerezová clona s průzorem zajišťující ochranu dvířek proti přehřívání. V zadní části kotle je umístěn trubkový výměník osazený segmentovými brzdiči s funkcí automatického čištění bez nutnosti jejich vyndávání. Těleso kotlů je zvenčí tepelně izolováno minerální vlnou vloženou pod plechové kryty vnějšího pláště kotlů. Ve vrchní části kotlů je panel s hlavním vypínačem, vypínačem automatického odpopelnění, vypínačem hořáku na pelety (L2), provozním (regulačním) termostatem, termostatem na čerpadlo, bezpečnostním termostatem, teploměrem a pojistkou 6,3 A. Kotel není vybaven chladící smyčkou proti přetopení, neboť díky malému množství paliva v hořáku nehrozí přetopení kotle při výpadku el. energie. Kotel D85P je vybaven odtahovým ventilátorem se snímačem otáček.





Legenda k nákresu kotle D85P
1.	Těleso kotle	18.	Kondenzátor pro odtahový ventilátor – 2 μF
2.	Dvířka plnící (čistící)	19.	Teploměr
3.	Popelník	20.	Hlavní vypínač
4.	Ovládací panel	21.	Regulační (kotlový) termostat
5.	Clona dvířek	22.	Termostat na čerpadlo
6.	Clona spalovací komory	23.	Bezpečnostní termostat
7.	Hořák na pelety A85	24.	Pojistka T6,3A/1500 – typ H
8.	Pneumatické čištění trubkovnice	25.	Dvoj vypínač automatického odpopelnění a hořáku na pelety
9.	Clona rámečku	26.	Brzdič trubkovnice
10.	Ventilátor se snímačem otáček – odtahový	27.	Vstup vzduchu pro pneumatické čištění trubkovnice
11.	Výplň dvířek – Sibral	28.	Ventil pro pneumatické čištění hořáku
12.	Těsnění dvířek 18 x 18 mm
13.	Uzávěr – klika
14.	Okrasná matice	K	– hrdlo kouřovodu
15.	Víko otvoru pro hořák – deska + izolace	L	– výstup vody z kotle
16.	Motor s převodovkou pro odpopelnění	M	– vstup vody do kotle
17.	Šnek automatického odpopelnění	N	– nátrubek pro napouštěcí kohout



Rozměry	D85P
A	1840
B1	1303
B2	2113
C1	938
C2	1589
D	1204
E	200
G	288
H	545
CH	350
I	2”



Technické údaje
	D85P
Výkon kotle	kW	24 – 80
Výhřevná plocha	m2	6,5
Objem spalovací komory	dm3 (l)	492
Rozměr plnícího otvoru	mm	260 x 450
Předepsaný tah komína	Pa/mbar	22/0,22
Max. pracovní přetlak vody	kPa/bar	250/2,5
Hmotnost kotle	kg	774
Průměr odtahového hrdla	mm	200
Krytí elektrické části	IP	20
Elektrický příkon – při spuštění – při provozu	W	635 (1135) 134
Účinnost kotle	%	91,6
Třída kotle	5	5
Třída energetické účinnosti	A+	A+
Teplota spalin při jmenovitém výkonu (pelety)	°C	149,2
Hmot. průtok spalin při jmen. výkonu (pelety)	kg/s	0,062
Předepsané palivo (preferované)	kvalitní pelety o průměru 6 – 8 mm o délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1 (bílé pelety)
Průměrná spotřeba paliva – pelet při jm. výkonu	kg.h-1	18,8
Objem vody v kotli	l	230
Hydraulická ztráta kotle	mbar	0,24
Minimální objem vyrovnávací nádrže	l	1000
Připojovací napětí	V/Hz	230/50
Předepsaná minimální teplota vratné vody v provozu je 65 °C. Předepsaná provozní teplota kotle je 80 – 90 °C.



Přední dvířka

detail pneumatického čištění trubkovnice

brzdiče v trubkovnici

zadní pohled D85P

Jedna z možností zapojení kotle s nádrží na pelety









Hořáky



Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg^-1.

Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí

Řízení hořáku: elektronickou regulací AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace.

Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:
Rezervní výstupy R a R2 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (zapojeno z výroby)
Možnost zapojení čtyř různých čidel TS, TV, TK a TSV
TK – čidlo teploty kotle (zapojeno z výroby)
TSV – čidlo tepoty spalin (zapojeno z výroby)
TS – čidlo spodní teploty na nádrži
TV – čidlo vrchní teploty na nádrži

• řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu (R) (zapojeno z výroby)
• řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu (R2) (zapojeno z výroby)
• řízení hořáku podle dvou teplot na vyrovnávací nádrži



Hořák na pelety ATMOS A25
pro kotle D14P, D21P, D20P, D25P
Dávkování paliva: pro kotle DxxP jsou určeny speciální šnekové dopravníky DA1500 – 4000.

Hořák na pelety ATMOS A45
pro kotle D30P, D40P, D50P
Dávkování paliva: pro kotle DxxP jsou určeny speciální šnekové dopravníky typu DRA.

Hořák na pelety ATMOS A85
pro kotel D85P
Dávkování paliva: pro kotle DxxP jsou určeny speciální šnekové dopravníky typu DRA.

Hořák A85 je v základu vybaven pneumatickým čištěním, které při každém dohoření nebo v pravidelných intervalech vyčisti spalovací komůrku hořáku. Díky pneumatickému čištěni postačí zkontrolovat, popřípadě vyčistit spalovací komůrku hořáku jednou za 14 dní až měsíc.

Ke stažení

• Prospekt - Kotle na peletypdf / 6,97 MB
