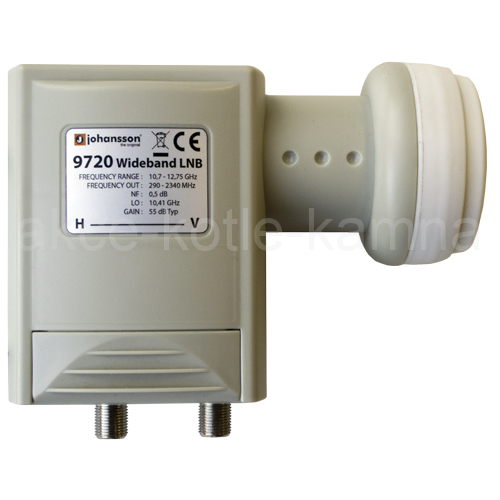

Satelitní širokopásmový konvertor LNB Johansson 9720
Širokopásmový LNB Johansson 9720 je určený pro nový a efektivnější způsob distribuce satelitních signálů. Zatímco v běžných univerzálních LNB je pásmo Ku rozděleno na nízké a vysoké pásmo pro vertikální i horizontální polarizaci, širokopásmový LNB převádí každou polarizaci jako celek, přičemž z LNB vycházejí pouze 2 kabely - jeden pro kompletní pásmo s vertikální polarizací a jeden s kompletní horizontální polarizací. Jedná se o mnohem efektivnější způsob distribuce s následujícími výhodami:

• Menší počet spojů a kabelových propojení, což vede ke spolehlivějšímu systému
• Nižší náklady na použité díly
• Nižší spotřeba energie u všech produktů distribuce

Výstupní signál je možné následně zpracovávat programovatelným zesilovačem s kmitočtovou konverzí multiplexů ( např. Johansson 9780), nebo přijímat satelitními přijímači se širokopásmovými kompatabilními tunery, nebo konvertovat ( pomocí konvertoru Johansson 9646) na 4 klasické sat. MF pásma Quatro a následně distribuovat do sat. přijímačů, které nejsou kompatibilní se širokopásmovým připojením.

Technické parametry :

- vstupní pásmo: Ku
- vstupní frekvence: 10700 až 12750 MHz
- výstupy: 2 ( 1x V polarizace + 1x H polarizace)
- výstupní frekvence: 290 až 2340 MHz
- kmitočet lokálního oscilátoru: 10410 MHz
- konverzní zesílení: typicky 55dB
- šumové číslo: typicky 0,5dB
- potlačení křížové polarizace: 25dB
- výstupní výkon: -30dBm*
- DC napájecí napětí: 9 až 20 V/DC
- spotřeba el. enertgie: <1W
- provozní teplota: -40 až +60°C
- průměr montážní objímky: 40mm
- rozměry: 135 x 120x 60mm
* výstupní výkon závisí na velikosti antény a EIRP transpondéru na satelitu
