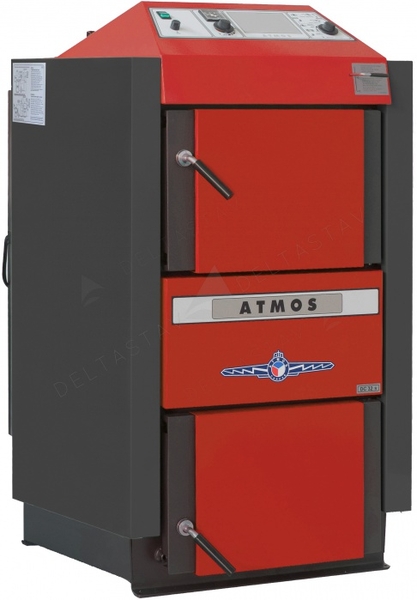

- 30kW ekologický splyňovací kotol na drevo– DREVOPLYN s odťahovým ventilátorom a s chladiacou slučkou už aj so zapojením ATMOS F1 Laddomat

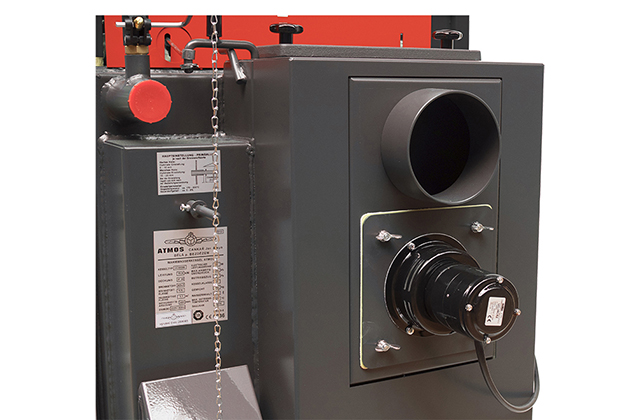

Je konštruovaný pre spaľovanie dreva na princípe generátorového splyňovania s použitím odťahového ventilátora (S), ktorý odsáva spaliny z kotla.

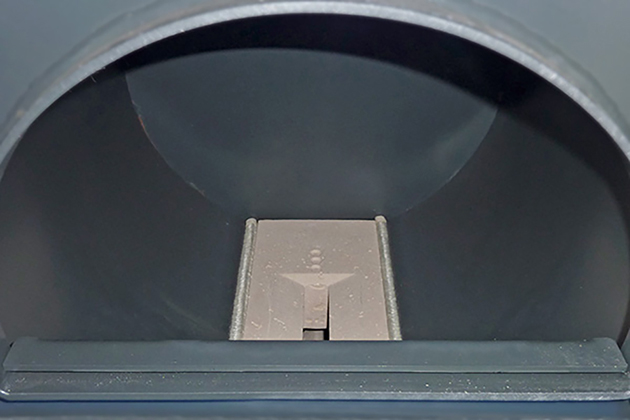

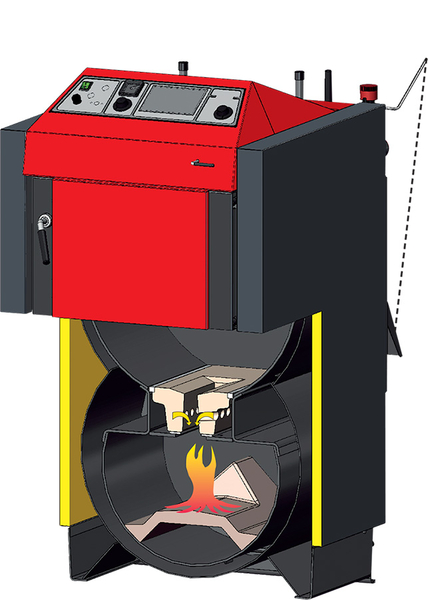

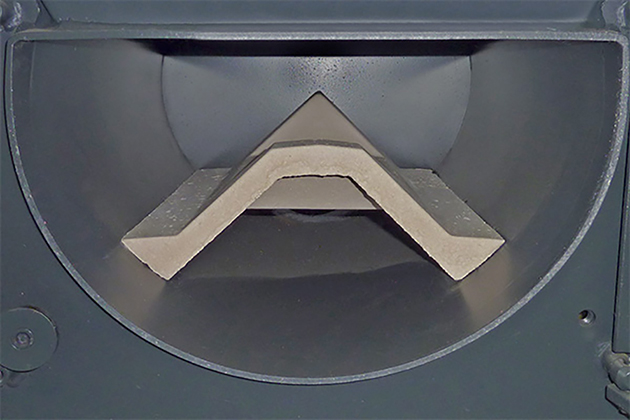

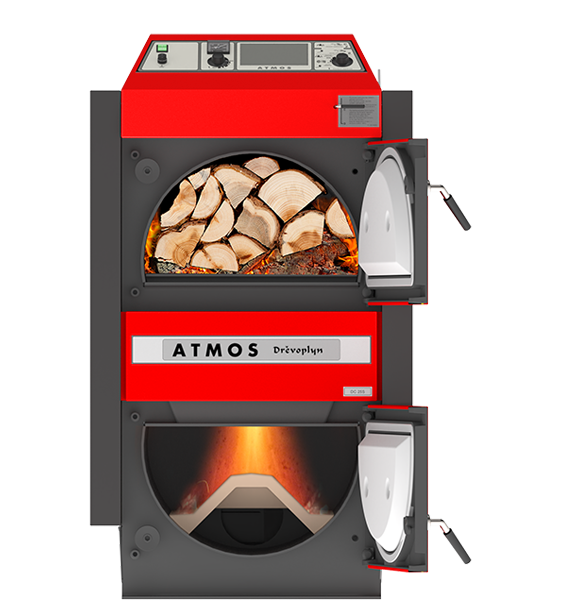

Teleso kotlov je vyrobené ako zvarenec z kvalitných oceľových plechov o hrúbke 3 až 8 mm. Tvorí ich násypka paliva (6mm), ktorá je v spodnej časti opatrená splyňovaciou tryskou s pozdĺžnym otvorom pre priechod spalín a plynov. Dohorievací priestor pod ňou je vybavený keramickými tvarovkami pre ideálne vyhorenie všetkých spáliteľných látok s vysokou účinnosťou pri ekologicky šetrnom spaľovaní. V zadnej časti telesa kotla je zvislý spalinový kanál, ktorý je vo vrchnej časti vybavený rozkurovaciou záklopkou. Vrchná časť spalinového kanála je vybavená odťahovým hrdlom pre pripojenie na komín.
|
Základné technické údaje Atmos DC30SX:
- výkon: 30 kW účinnosť 89,9%
- predpísaný ťah komína: 24 Pa
- hmotnosť kotla: 332 kg
- objem vody: 58 L
- obsah násypky: 95 dm3
- max. dĺžka dreva: 530 mm
- predpísané palivo: suché drevo o výhrevnosti 15 – 18 MJ/kg, priemer 80 – 150 mm a vlhkosť 12 -20 %
- minimálna teplota vratnej vody: 65 °C
- trieda spaľovania: 5
- trieda energetickej účinnosti: A+

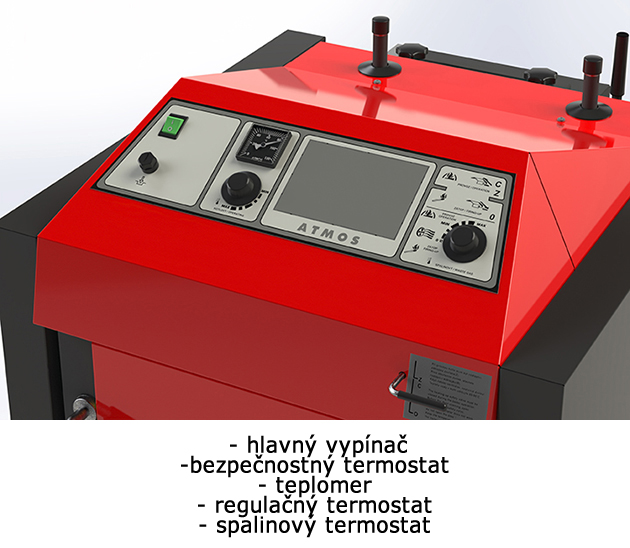

- ovládací panel so štandardnou reguláciou
|
|

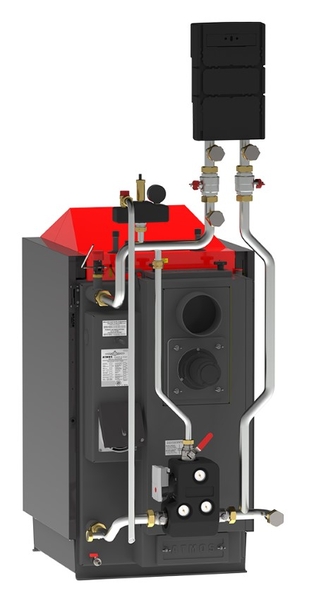

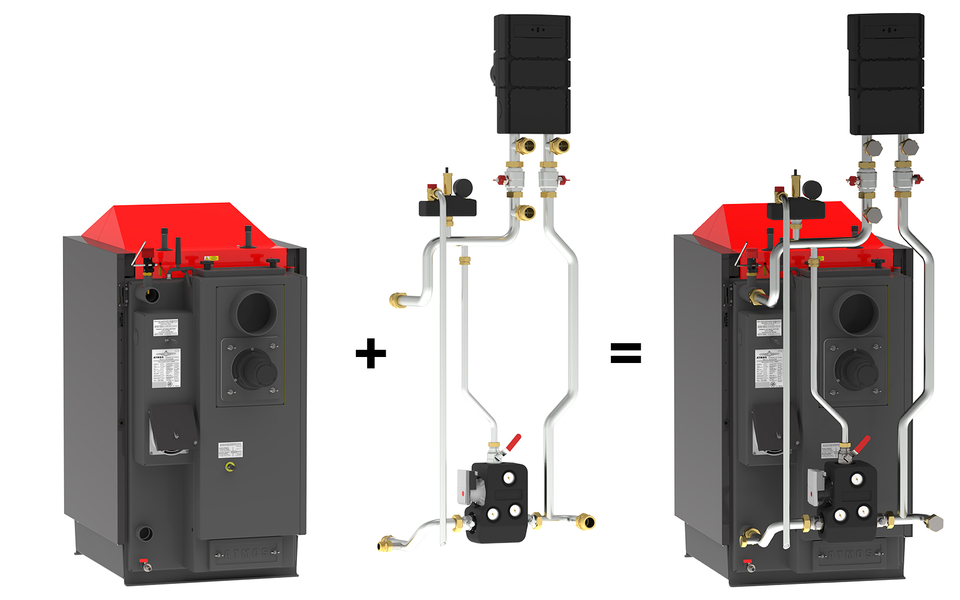

Zapojenie ATMOS F1 s LADDOMATOM 22 a čerpadlovou skupinou GRA211 s ručne ovládaným trojcestným ventilom pre jeden vykurovací okruh
- profesionálne nerezové zapojenie postavené na potrubí o priemere 35x1,5mm určené pre udržanie minimálnej teploty vratnej vody do kotla s využitím armatúry Laddomat 22. Zapojenie je vybavené čerpadlovou skupinou ESBE GRA211 s trojcestným ventilom pre riadenie teploty do systému a tiež obsahuje všetky potrebné komponenty, ktoré vyžaduje výrobca.
Je pripravené pre pripojenie kotla priamo do vykurovacieho systému, alebo pre zapojenie kotla s akumulačnými nádržami.
Zloženie:
- nerezové potrubie
- Laddomat X22 s guľovými ventilmi v kotlovom okruhu
- čerpadlová skupina ESBE GRA211 bez servopohonu pre systémový okruh
- bezpečnostná zostava KSG (odvzdušňovací a poistný ventil 2,5bar, manometer)
- dva guľové ventily 6/4“
- špeciálne mosadzné vsuvky s plochým tesnením
- 6/4“ zátky
|
|
Výhody splyňovacích kotlov na drevo ATMOS:
- možnosť spaľovať veľké kusy dreva
- veľký zásobník paliva = dlhá doba horenia
- vysoká účinnosť
- ekologické spaľovanie - kotol podľa ČSN EN 303-5 triedy 4 a 5, EKODESIGN 2015/1189
- odťahový ventilátor - bezprašné vyberanie popola, kotolňa bez dymu

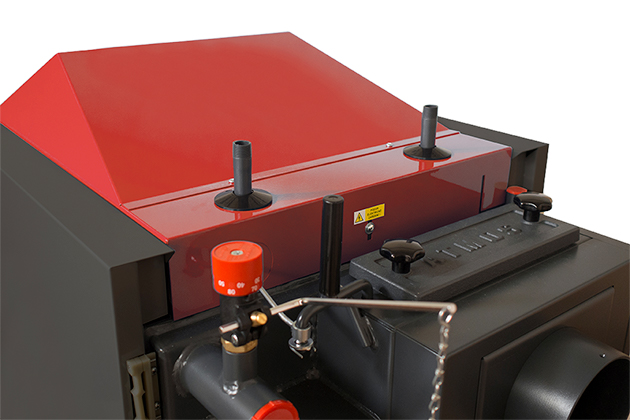

- chladiaca slučka proti prehriatiu - bez rizika poškodenia kotla
- automatické vypnutie kotla po dohorení paliva - spalinový termostat
- pohodlné vyberanie popola - veľký keramický spaľovací priestor pre popol (pri dreve vyberáme raz za týždeň)
- kotol bez rúrkovnice - ľahšie čistenie
- malé rozmery a nízka hmotnosť
- vysoká kvalita
|
